Como especificar um cilindro de parafuso duplo paralelo para PVC com alto teor de enchimento

Defina o trabalho de extrusão antes de discutir o parafuso

“Parafuso duplo paralelo para PVC de alto enchimento” é uma família de produtos, não uma especificação completa. Não nos diz se a linha está produzindo tubo de pressão, tubo de drenagem, perfil, chapa ou placa de espuma. Também omite se a extrusora está preparando o composto ou alimentando diretamente uma matriz de modelagem.

Essas distinções alteram o dever ao longo do barril. Alimentação, fusão, mistura distributiva, desvolatilização e geração de pressão não ocorrem da mesma forma em todas as linhas. O acionamento, a caixa de engrenagens, a matriz a jusante e o equipamento de resfriamento impõem limites que um desenho de parafuso não pode remover.

Inicie a investigação escolhendo um objetivo: reproduzir a operação original, corrigir um problema de desgaste medido ou projetar uma nova formulação e resultado. Combinar todos os três em uma solicitação vaga torna impossível comparar as propostas dos fornecedores.

Uma fábrica só pode projetar em torno da formulação que recebe

Para PVC, “30% de enchimento” não é suficientemente preciso. Indique os ingredientes em partes por cem de resina, normalmente escritos como phr, e também forneça a composição da mistura final se o seu sistema de controle interno usar porcentagem em peso. As duas expressões não compartilham o mesmo denominador.

Registre o grau de resina de PVC, carbonato de cálcio ou outro tipo de carga, informações sobre partículas fornecidas pelo produtor da carga, sistema estabilizador, lubrificantes, auxiliares de processamento, modificadores de impacto, pigmentos e conteúdo reciclado. Adicione a densidade aparente e a forma de alimentação da mistura seca real. Se a planta mudar as receitas, liste a faixa operacional em vez de enviar apenas a classe mais fácil.

O resto da linha é importante porque o pó preenchido deve alcançar os parafusos de forma consistente. Num sistema battenfeld-cincinnati publicado, o percurso de dosagem de giz utilizou agitadores para evitar a formação de pontes, monitorização gravimétrica e uma geometria de parafuso adaptada para 30 a 100 partes de giz. Esse exemplo é específico da linha twinEX 93-34, mas a lição de aquisição é ampla: o projeto do alimentador e o projeto da rosca devem ser revisados ​​em conjunto.

Os aditivos também alteram o trabalho de processamento. O trabalho publicado da Arkema sobre uma formulação de piso de PVC altamente preenchido vincula um auxiliar de processamento dedicado com fusão e processamento de fusão consistente em níveis elevados de carbonato de cálcio. É um lembrete útil de que o mesmo enchimento phr pode se comportar de maneira diferente quando o pacote de resina e aditivo muda.

Bloqueie a rotação, lateralidade e interface da máquina

Nanhaiya fornece ambosbarris de parafuso duplo paralelos co-rotativosetambores de parafuso duplo paralelos contra-rotativos. São configurações mecânicas diferentes. Um fornecedor não deve inferir o correto a partir de uma foto do produto de PVC acabado.

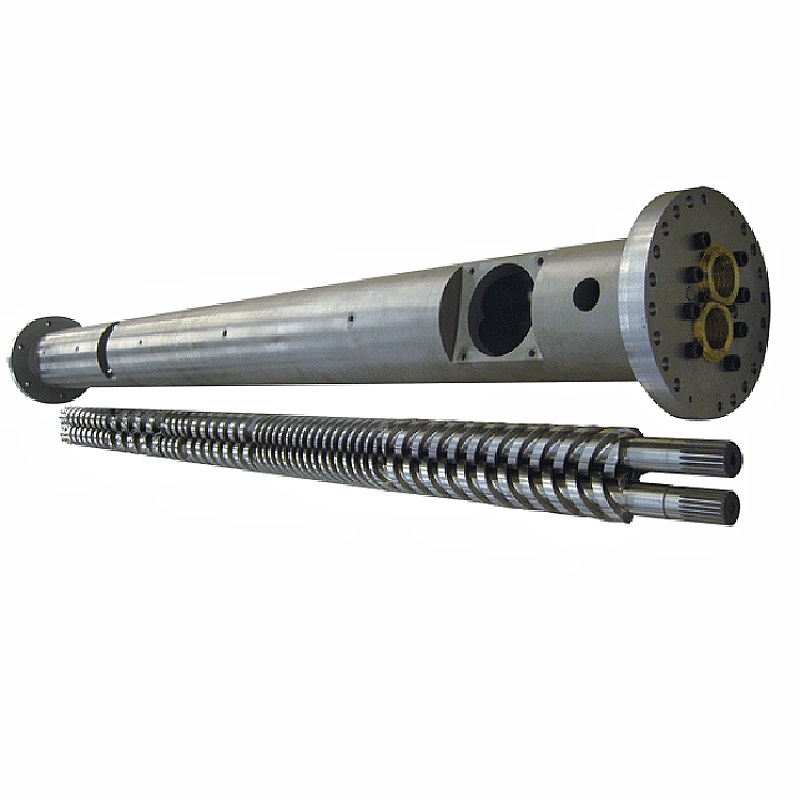

Para uma substituição, identifique a rotação do parafuso com a direção de visualização indicada no desenho. Inclua a lateralidade do parafuso, marcas de fase, distância central, diâmetros externos e de raiz, comprimento de trabalho, conexão do eixo, detalhes de estrias ou chave, faces de impulso e geometria do furo em forma de oito do cano.

Em seguida, defina cada interface: abertura de alimentação, ventilação, zonas de aquecimento e resfriamento, furos do termopar, padrão de parafuso do flange, face da caixa de engrenagens, placa do disjuntor ou conexão da matriz, suportes e envelope geral de instalação. Uma pequena omissão pode impedir que um conjunto bem usinado se encaixe na linha.

Use a tabela modelo como uma ferramenta de triagem, não como uma promessa

Nossogama de parafusos duplos paraleloslista cinco modelos comuns de 75 a 130 mm. As faixas de produção de PVC publicadas ajudam o comprador a identificar uma plataforma inicial. Eles não substituem a revisão da formulação, do alimentador, da matriz e do acionador.

Uma receita com alto teor de enchimento pode alterar a alimentação em massa, o comportamento da fusão, a demanda de torque, o desgaste e a pressão da matriz. É por isso que pedimos um registo de produção atual estável, quando existe. Ele fornece uma referência de dimensionamento muito melhor do que apenas a saída desejada.

Para uma extrusora existente, a caixa de engrenagens e a interface do cilindro normalmente decidem o tamanho antes do catálogo. Para uma nova linha, a meta de produção deve estar vinculada a uma receita nomeada e a um padrão de aceitação do produto. Se a cotação listar kg/h sem a formulação e o produto aceitos, o número será difícil de aplicar.

Escolha a proteção contra desgaste no mapa de desgaste

OCilindro de parafuso duplo paralelo em PVC Nanhaiyausa 38CrMoAlA como material de base listado e oferece especificações nitretadas, cromadas e bimetálicas. São construções diferentes. Compará-los apenas pelo maior número de dureza é uma prática de compra inadequada.

HV e HRC são escalas de dureza diferentes, enquanto as profundidades das camadas listadas também diferem bastante. Uma superfície dura e fina e uma camada de liga mais profunda não podem ser classificadas pela leitura de uma célula. A cotação deve identificar o componente, zonas protegidas exatas, dimensões acabadas após tratamento e o documento utilizado para aceitação.

O nome do preenchimento também é insuficiente. A carga, as propriedades das partículas, a aglomeração, a contaminação reciclada e a pressão local influenciam o padrão de desgaste. A orientação de desgaste da Coperion para seus equipamentos de composição destaca a fusão, a mistura abrasiva e o aumento de pressão como zonas fortemente tensionadas. O princípio útil para um pedido de substituição é proteger as zonas identificadas pelo processo e pelas medições.

Meça ambos os parafusos e ambos os furos nas posições nomeadas

Um relatório de desgaste deve mostrar onde cada valor foi obtido. Limpe as peças, deixe-as atingir uma temperatura de inspeção estável, marque a extremidade de alimentação e numere as estações axiais. Meça ambos os parafusos, ambos os lóbulos do cilindro e a relação crítica parafuso a parafuso usando um método acordado.

A abordagem de diagnóstico publicada pela Coperion para seus barris ZSK e STS exige barris limpos e frios e combina medição de diâmetro com inspeção por vídeo em determinados tamanhos. Seu equipamento e método podem ser diferentes, mas a disciplina é sólida: a dimensão e a condição da superfície devem ser registradas juntas.

Perda de rendimento, pressão instável, superaquecimento e aparência ruim do produto podem justificar uma inspeção, mas não provam que o parafuso esteja desgastado. Compare a linha atual com uma receita de referência estável. Verifique a alimentação, os aquecedores, os sensores, a ventilação, a restrição da matriz e a condição do acionamento antes de culpar um componente.

Compare cotações por escopo, não por rótulo de liga

Coloque todos os fornecedores na mesma planilha de consulta. Se uma cotação incluir cilindro, par de parafusos, tratamento, relatórios de inspeção e proteção de remessa, enquanto outra lista apenas “parafuso duplo bimetálico”, os preços não serão comparáveis.

Peça ao fornecedor para marcar cada desvio do seu desenho em vez de substituir silenciosamente um requisito. Uma melhoria proposta pode ser valiosa, mas deve aparecer como uma revisão com uma razão. Isso protege a compra, a manutenção e o fabricante quando a peça chega à máquina meses depois.

Combine a inspeção e o comissionamento antes da fabricação

O desenho aprovado é o centro da compra. Anexe os requisitos de material, zonas de tratamento de superfície, relatório dimensional, método de verificação de dureza ou camada, identificação de pares e requisitos de embalagem. Defina quais documentos acompanham a remessa.

Para instalação, siga os procedimentos de alinhamento, folga, aquecimento e inicialização do fabricante da extrusora. Não force um par de parafusos que não possa girar conforme exigido pelo procedimento da máquina. Investigue o ajuste, o sincronismo e a montagem antes de aplicar o torque de acionamento.

Um teste de aceitação de produção precisa de uma formulação e condição de alimentação nomeadas. Registre o rendimento real, a velocidade da rosca, a carga do motor ou a indicação de torque, a pressão do cabeçote, o comportamento da temperatura, a condição da ventilação e as verificações do produto acabado. Se o produto for tubo ou perfil, inclua os critérios dimensionais e de aparência que decidem se a saída é vendável.
